機器構成例のご紹介

配光測定システムの構築に関するご相談をお受けします。

自動車用ランプ配光測定

機器構成図 ① 回転台コントローラ 回転台を操作するコントローラダイヤルでの手動操作、コンピュータからの自動操作が可能。 ② 照度計 10m又は25m先の受光器と接続し、照度値（光度値）を表示。パソコンとの通信も可能。 ③ 電圧電流計 ランプの端子電圧と電流を測定する電圧電流計。 ④ マルチメータ 照度計と接続することにより、高速測定が可能。(Zone測定、等照度測定時に使用) ※MPWシリーズでは不要 ⑤ トリガBOX 回転台角度パルスを読み取り、定期的にトリガを出力。 ⑥ ランプ点灯用電源 ランプを点灯する為の電源。

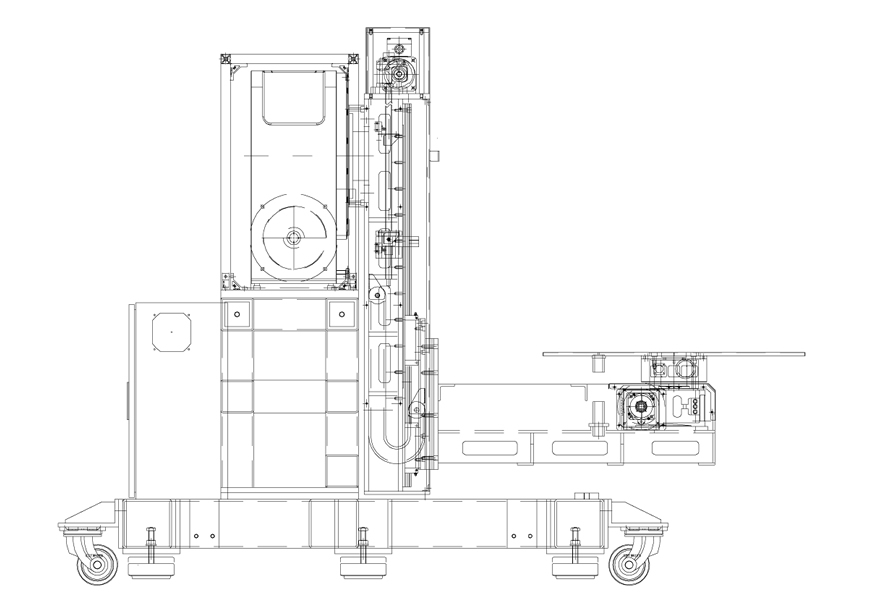

機構部

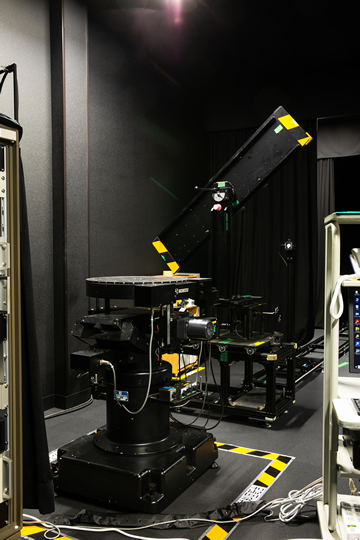

25m配光測定室

自動車用灯具（ヘッドランプ・シグナルランプ）をスクリーンに照らすことで、配光パターンを目視で確認できます。
測定距離は10ｍと25mのいずれかです。
遮光板、暗幕、垂幕を使用することで測定時の反射を防ぎます。

レイアウト図（10m配光測定室）

10mスクリーン　斜め 配光測定室を斜めからみた状態です

10mスクリーン　正面 スクリーンには1°間隔でマス目が引かれています。スクリーンの後ろに受光器が設置されています

10mスクリーン　正面 10mスクリーンにすれ違いビームを照射した状態です

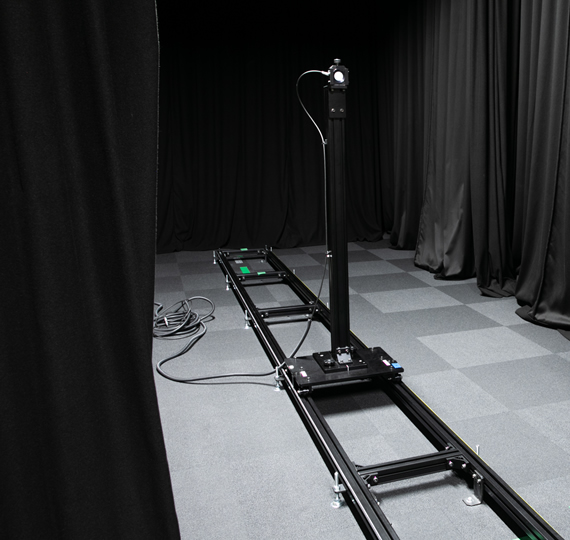

一般照明配光測定室
