配光測定の業務委託

配光測定の業務受託

配光測定の業務受託_イメージ

マルマツビューローの持つ最新鋭の配光測定設備や、技術ノウハウを生かし、お客様から照明器具をお預かりして、配光試験の受託も行っています。弊社の配光試験室は、反射などによる迷光を極力おさえた構造の暗室になっております。
新製品開発時の性能評価や、製造ラインの品質管理および実力値の把握などにご活用ください。

一般照明器具の測定
自動車用ランプの測定
測定予約~請求までの流れ


受託内容
・自動車用灯具の測定
・反射器・反射シートの測定
・一般照明器具の測定
・透過率の測定


一般照明器具の測定

測定可能な器具の大きさ
W:幅 1300mm、H:高さ 300mm、D:奥 250mm以内、器具を含めて5kgまで

測定可能な器具の大きさ


測定可能な範囲
管軸に垂直な回転:前面(0°)から後面(180°)まで、測定間隔は5°
管軸に平行な回転:0°から90°まで、最小測定間隔は最小5°まで


試験方法
  1. 回転板と呼ばれる、水平、鉛直の2方向に回転するテーブルに照明器具を取り付けます。
  2. 4~6m先に設置した受光器で、光の照度を測定します。


測定ライン例
測定ラインは、照明器具の種類に応じてAライン、Bライン、Cライン等、複数選択できます。

測定ライン例

測定結果の出力例

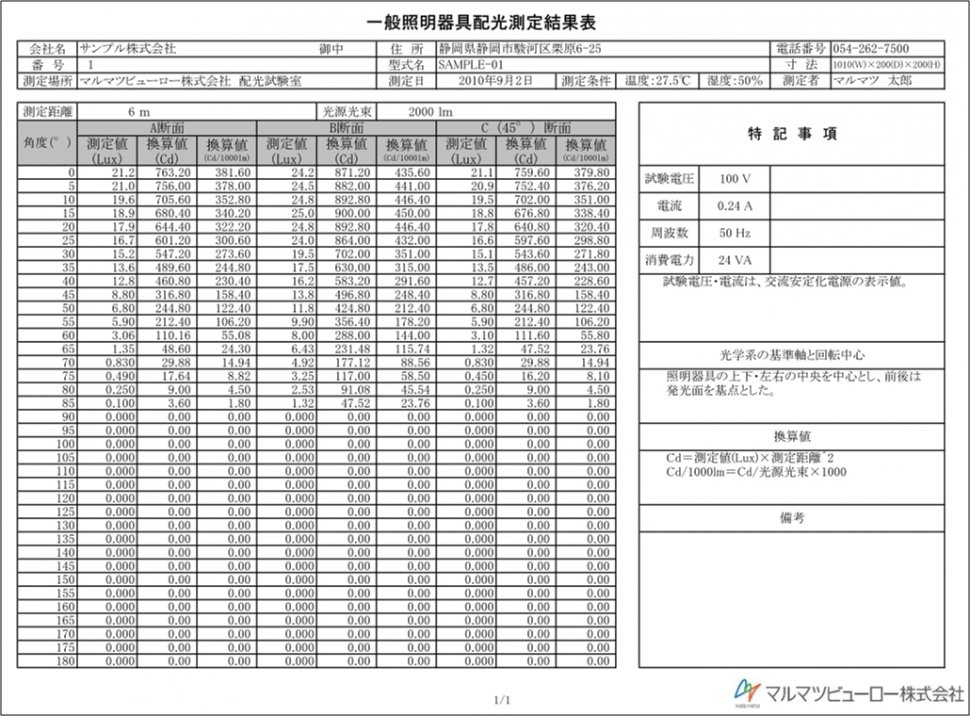

一般照明器具配光測定結果

  • IESファイル
  • 照明器具配光測定結果一覧

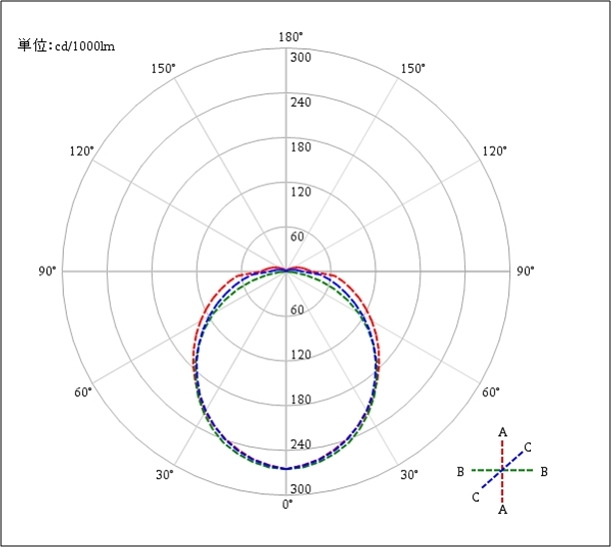

  • 照明器具配光変化特性図
一般照明器具配光測定結果_単位


自動車用ランプの測定

測定可能な器具の大きさ
W:幅 1400mm、H:高さ 600mm、D:奥 300mm、器具を含めて40kgまで


測定可能な範囲
ランプ正面に対して鉛直な回転:90°  UP   ~40°  DOWN(0.01°間隔)
ランプ正面に対して水平な回転:180°LEFT~180°RIGHT (0.01°間隔)


試験方法
  1. 回転台と呼ばれる水平・垂直の2方向に回転するテーブルにランプを取り付けます。
  2. 10mまたは25mに設置した受光器でランプを測定します。

測定結果の出力例

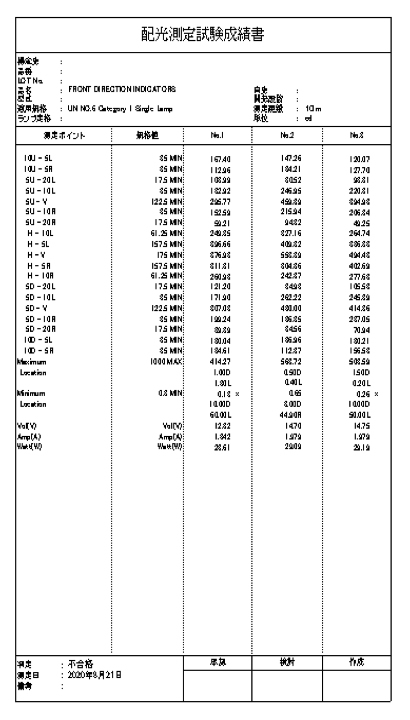

配光測定試験成績書

  1. 規格測定
  2. 等照度測定

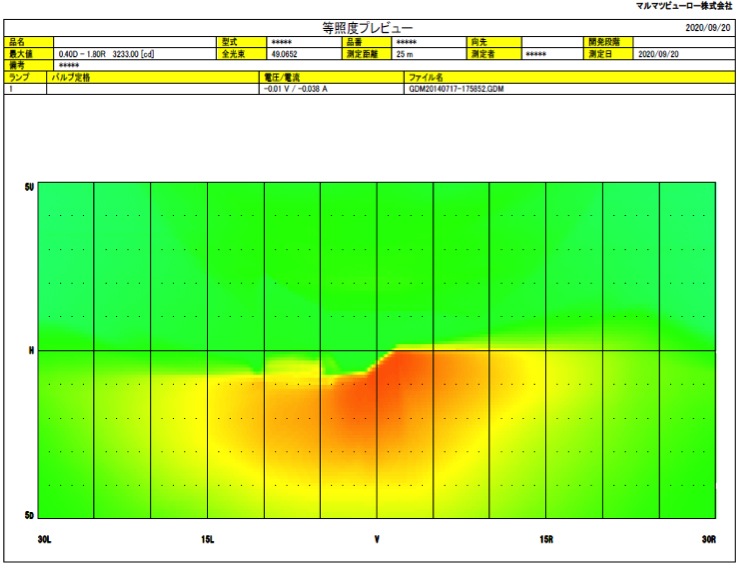

等照度プレビュー



測定予約~請求までの流れ

step1
照明器具測定申込書の記入
照明器具測定申込書に必要事項を記入の上、器具の形状が分かる写真(図面)を添えて、弊社担当者に提出して下さい。 (メール、FAXどちらでも結構です)
所要日数:1~2日
次
step2
測定可否と金額のお知らせ
申し込み頂いた器具、測定日に関しまして測定可能かどうか担当者よりお知らせします。
所要日数:2~3日
次
step3
受託契約の締結(初回のみ)
測定条件に同意いただきましたら、取引先台帳の記入、秘密保持契約の締結を行って頂きます。
※秘密保持契約はお客様の製品に関する機密を守る為に行います。
所要日数:2~7日
次
step4
注文書の送付
準備が整いましたら注文書を送付して下さい。(メール、FAXどちらでも結構です)
所要日数:1~2日
次
step5
器具の送付
測定する器具を元払いで弊社にお送り下さい。
所要日数:1~2日
次
step6
器具の測定、測定結果の送付
器具の測定後、結果をメールで送付致します。
所要日数:5~7日
次
step7
器具の返送、請求書の送付
測定結果に問題が無ければ、着払いにて器具を返送します。
請求書をお送り致しますので、代金をお支払いください。
所要日数:2~3日


自動車用ランプ配光測定
反射器・反射シートの配光測定
配光測定の業務受託
