低価格タイプ
|
|
|

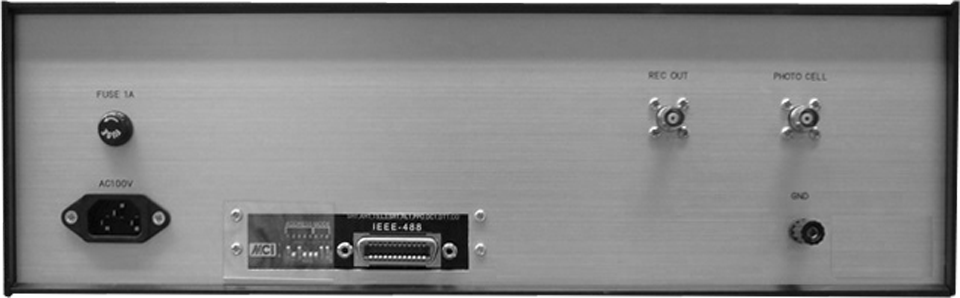

MLX-2013CP
|
|
特長
- 受光器に照射された光の明るさを（照度値）を正確に測定することができます。
- 測定範囲は1、10、100、1000（lx）の4レンジです。各種設定はGP-IBポートを通じてパソコンからの制御が可能です。

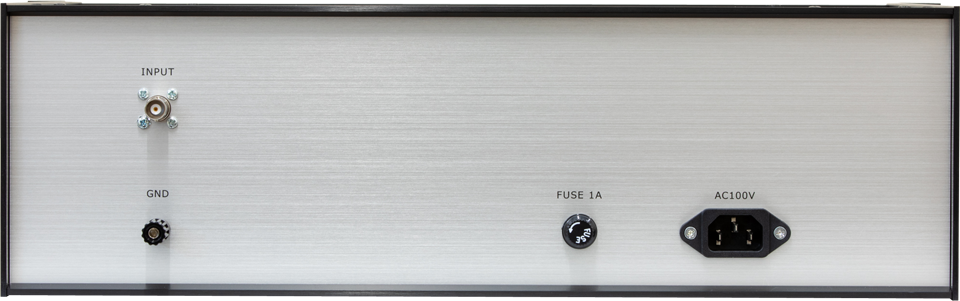

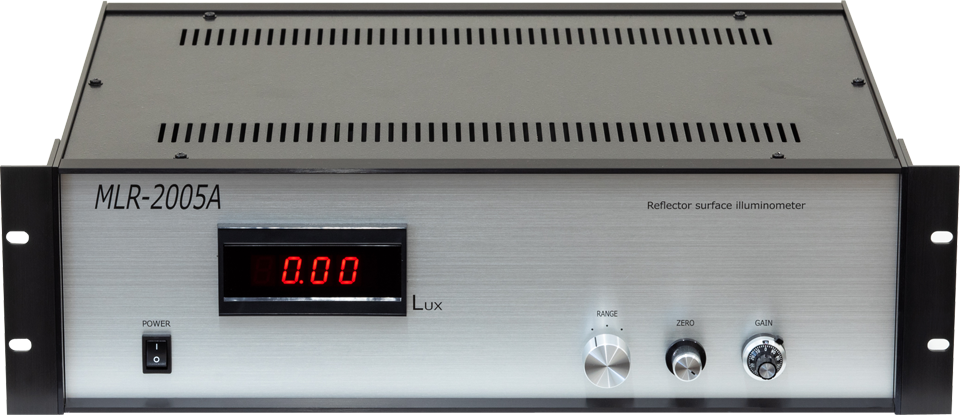

MLR-2005A
|
|
|
特長
- 入力は超低入力バイアス電流オペアンプを使用し、フォトセルからの微弱な光電流を正確に測定することができます。
- 測定範囲は10、100、1000（lx）の3レンジです。
フォトアンプ
|
特徴
- 表示部、通信機能を削り、最低限の機能だけを持たせました。
- シーケンサと接続することで、インライン検査などに使用できます。
- 測定レンジは1レンジです。
仕様
| MLX-2013CP | MLR-2005A | フォトアンプ | |
| 最大表示 | 1200（1.200, 12.00, 120.0, 1200） | 1900（19.00, 190.0, 1900） | - |
| 使用温湿度範囲 | 10～30℃ 75％以下（結露なきこと） | ||
| 保存温度 | 0～40℃ | ||
| 入力形式 | MOS-FET入力 | ||
| 表示更新周期 | 10回／秒 | - | |
| アナログ出力信号 | 0～12V 出力抵抗500Ω | ||
| 外部制御 | GP-IBによるコマンド制御 | - | |
| 表示 | 緑色LED、文字高さ14.2mm | 赤色LED、文字高さ8mm | - |
| 単位 | 「lx」 | ||
| 極性 | 入力信号が負の時に自動的に“－”を表示する | - | |
| レンジ | 4レンジ（1, 10, 100, 1000） | 3レンジ（10, 100, 1000） | 1レンジ（500Lux/10V） |
| レンジ切換 | MANUAL：レンジ数字に合わせることで各レンジに設定 AUTO：「AUTO」スイッチONで自動レンジング動作 | ||
| ゲイン調整 | 10回転目盛付ヘリカルオームにての調整 | - | |
| 消費電力 | 約10VA | ||
| 質量 | 7.0kgf | 5.0kgf | 1.2kgf |
| 外形寸法 | W:480×D:450×H:132（EIAラック仕様） | W:200×D:200×H:100 | |
| 性能 | JIS C-1609で規程されている一般型AA級照度計 | ||
| 直線性 | 80°までで2%以下 | ||
| 斜入射光特性 | 表示値の2%以下 | - | |
| 分光視感応答性 | f1’ 0.8%以下 | ||
| 疲労特性 | 0.2%以下 | ||
|
|
|
